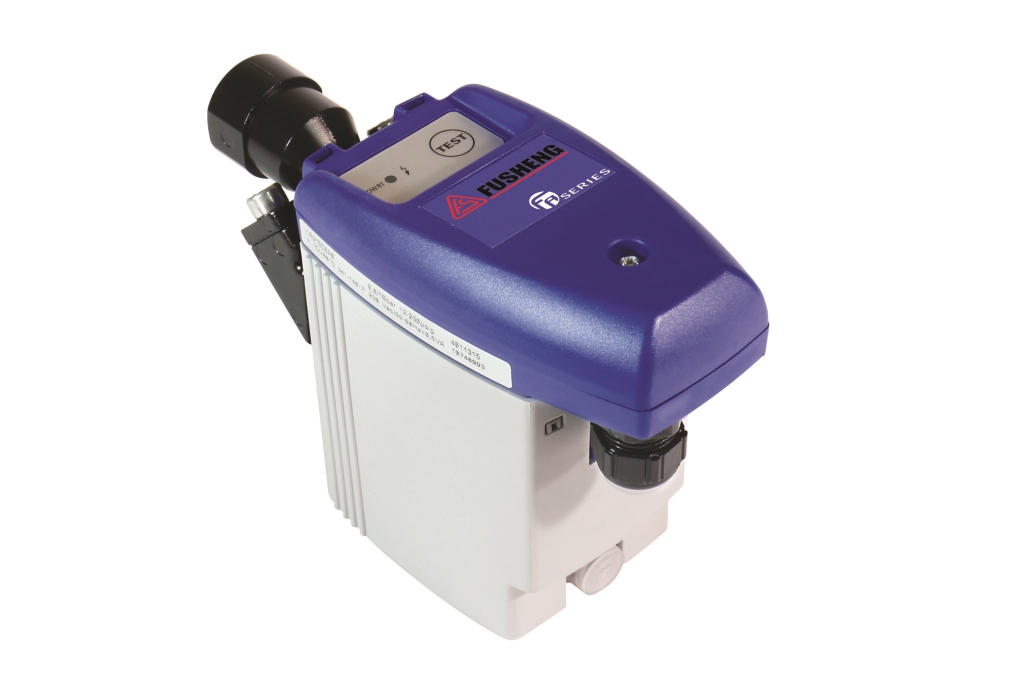

電子無耗氣式自動洩水器(FA)

在生産壓縮空氣的同時，必然會導致冷凝液的産生。在大多數情況下，冷凝液在輸送過程中會不斷擴散到整個壓縮空氣系統中，這將會損壞壓縮空氣系統，從而導致增加成本。FA系列洩放閥使用電容傳感器來偵測冷凝液位，並其自行排放。利用電子裝置控制洩放,可防止壓縮空氣損失，並可將空氣消耗降至最低。

FA系列電子無耗氣式自動洩水器特色：

高安全性:

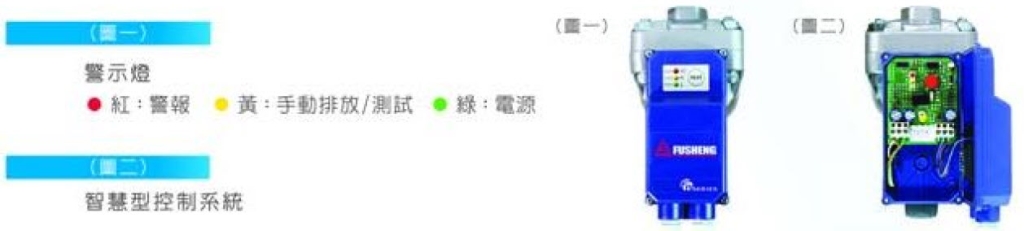

● LED顯示連續使用狀況。
● 測試鈕設計，隨時可做功能測試。
● 預留乾接點可聯結遠方遙控警報。
● 電子式控制器設計為IP65密封防塵、防噴水設計(FA11~FA13型為IP54)。
● 控制系統與主體架構各自獨立，安全易於操作。
● 電子系統使用24V直流電。

高可靠度:
● 智慧型自我偵測保護。
● 專業設計液位感應器，確保無誤動作發生。
● 適合各種冷凝液使用。

經濟性設計:
● 安全不耗損壓縮空氣。
● 節約能源確保投資快速回收。

便利性設計:
● 進行維修時易於操作及保養。
● 置入式連結器分隔電源及收集容器。

安裝簡易:
● 排出口可直接連結排水軟管或硬管。
● 出入口平行設計並以普通管牙連接，簡單容易與壓縮空氣系統連接。

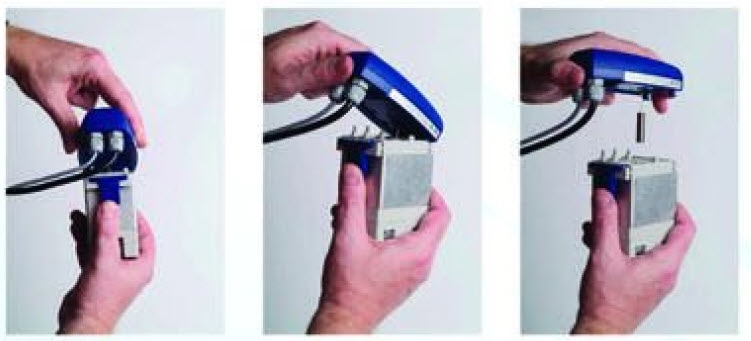

● 易拆式機型拆裝簡便快速(如下圖)





應用範圍與工作原理

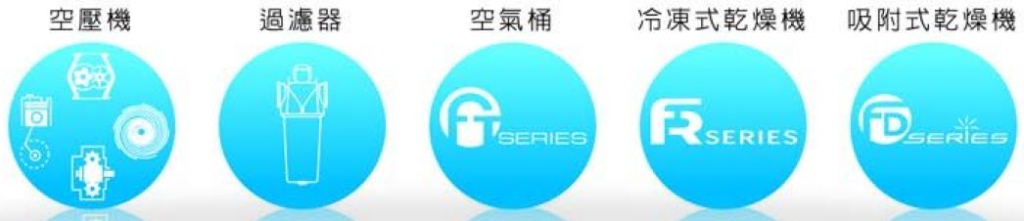

FA系列電子無耗氣式自動洩水器可以搭配空壓系統週邊產品使用，來達成更多的節能效益(如右圖)

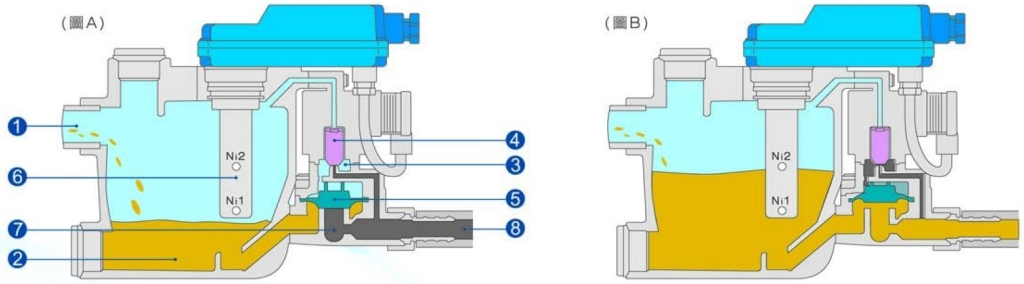

(圖A)
冷凝液從入口①流入到收集容器②中並且聚集。此時先導電磁閥④處於斷電狀態，而上部制御管路③保持通暢，使系統壓力作用在膜片閥⑤的上方。並保證膜片閥⑤與閥座⑦之間絕對密封。
(圖B)
隨著容器②中冷凝液的逐漸增加，當液面升到最高點(Ni2)時，液位感應器⑥會發出信號，先導電磁閥④關閉制御管路③，同時使膜片閥⑤上方卸壓(與大氣相通)，並被冷凝液從下方頂開閥座⑦，容器內的壓力將冷凝液由出口⑧排出。
這時FA系列電子無耗氣式自動洩水器的控制系統計算出液位從(Ni2)下降到最低點(Ni1)速率，並根據這一速率精確確定膜片閥⑤開啓的時間，在壓縮空氣洩漏之前，開啓先導電磁閥④，系統壓力重新作用於膜片閥⑤上方，將膜片閥及時嚴密關閉，達到無消耗壓縮空氣損失。



警報設定(FA12以上系列)
● 冷凝液未按設定適當時間排除時，將在60秒後切換為警報模式(排放管阻塞，程式錯誤)
● 故障排除後，自動復原。
● 警報模式時，先導電磁閥每4分鐘對開啓7.5秒，作自我偵測功能保護。
● 紅燈閃爍表示警報信號。
● 有需要時可連接預留乾接點，輸出警報信號至控制室。

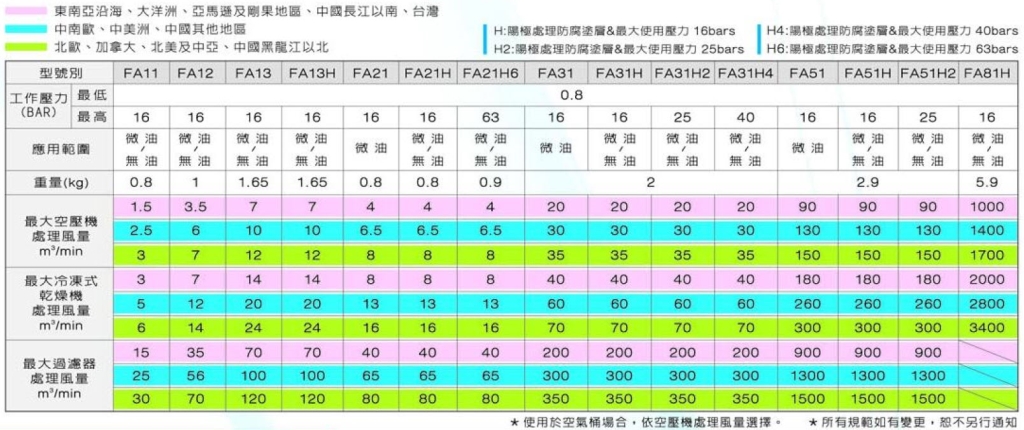

機種選配
依據所使用壓縮空氣系統壓力，選用適合的FA機型。

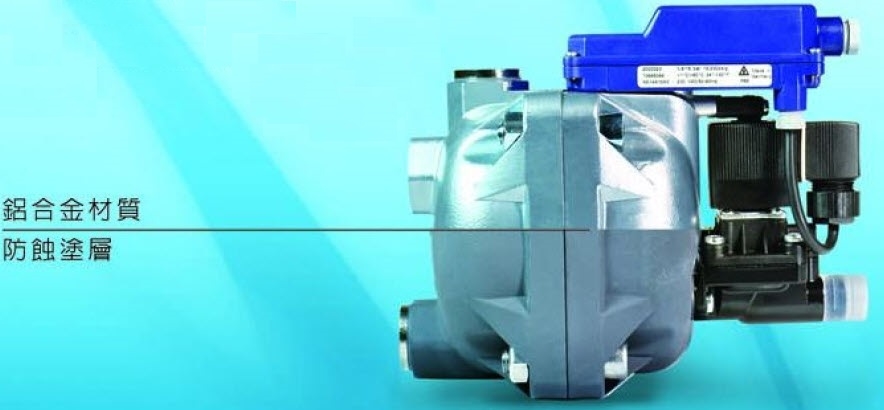

同時亦提供防腐蝕塗層(陽極處理)機型用於腐蝕性冷凝液。還有多種配件包括加裝加熱器及導熱系統保溫外殼適用於結冰區域。
尚有其他特殊用途機型提供選配
● 抗強腐蝕性冷凝液的不銹鋼型
● 應用在易燃易爆環境的防爆型
● 多段式空壓機專用的無負荷型
● 適用微壓真空之低壓型和真空型
