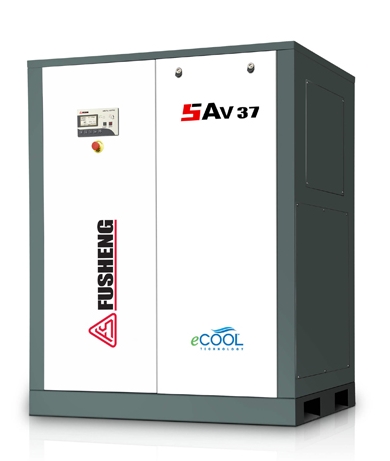

變頻螺旋式空氣壓縮機(SAV)

  • 料號：SAV系列
  • ● 一級能效空壓機
    ● 提昇全面效能，節省成本最佳化
    ● 軸徑向進氣，高效能主機
    ● 獨特的冷卻流場，靜音高效
    ● IE3超高效馬達

商品詳細介紹Product Introduction

復盛GPS(Glorious˙Premium˙Superb) /SAV系列螺旋式空壓機，採用先進專利齒形設計之螺旋轉子，配置精密加工一體成型機體， 結合智慧型變頻器與控制系統成為高端技術集成之變頻式螺旋式空壓機。 高效率、低耗能、負載恆定的性能表現，馬力由22kW~220kW， 排氣量1.30m3/min~42.0m3/min(工作壓力7.0kg/cm2G~13.0kg/cm2G)，符合國際能效標準。 先進體貼設計的高效冷卻流場，精密過濾除油系統，及平衡低震動、低噪音整體工學裝置，易於保養維護空間規劃，專用變頻控制器及FUZZY迴授控制系統，依實際工況自動控制節省 運轉成本30%以上，加上電腦偵測自我診斷等安全保護設計，成為市場上工業等級專用， 驅動各產業應用之變頻螺旋式空壓機。

復盛SAV系列，通過工研院TUV實驗室之第三方檢測單位進行空壓機能效認證；架構出壓縮空氣系統之五行(5S)概念，提供給我們的用戶--安全保護(Safety)、易於服務(Service)、穩定可靠(Stable)、國際認證(Specification-compliant)及節能省電(Energy Saving)的優質空壓機產品與專業服務團隊全方位方案規劃，均讓我們的用戶在使用上有不同的結果，獲得顯著的四大效益，環保、節能、省電、省錢。

高效節能的傳動方式
● 結構簡單，可靠度高。
● 聯軸器、中托架，電機與齒輪箱及主機一體化設計，達到100%的傳動效率。
● 軸承、壓縮室及齒輪的潤滑油量均經過精密計算，減少壓縮過程中的油阻力，效率最佳化。



軸徑向進氣，高效能主機
● 復盛德國全球研發中心，提升齒形及容積效率，節能設計，提高低轉速時的工作效率。
● 軸向進排氣設計，有效減少軸向不平衡力，為機體的設計帶來以下的優點：
    - 運轉噪音更低。
    - 主機及軸承運轉壽命更長。
    - 螺旋轉子，有效長度完全利用，壓縮效率更高。

高效率整體的設計

進氣閥
集止逆、斷油、容調(可選配)…等功能於一體，低壓降的設計使吸氣效率最佳化。隨工作狀況之實際壓縮空氣需求量的變化自動調整，高效節能。




端面密封，杜絕洩漏
所有接口採用環保鋅接頭，端面密封以杜絕洩漏發生。




安全、高效的空濾系統
● 空氣吸入後，大顆粒的塵埃會隨著旋風氣流掉入位於空濾殼前端的橡皮槽，不會吸附在濾芯面造成阻塞。
● 長壽命設計濾芯，過濾面積大，吸氣阻力小，確保吸入空氣純淨無雜質。

​​​​​​獨特的冷卻流場，靜音高效。
● 電氣箱直接從外部吸入較冷的空氣，同樣保證最佳散熱效果。
● 整機進風口及冷卻器進風口均配備高效濾網，有效阻擋雜質進入機體或附著於冷卻器，保證冷卻效果。
● 採用離心風扇直接從機組外吸入較冷空氣的方式對附卻器進行冷卻，全將熱空氣直接從頂部排出，冷卻器本身亦有極大的換熱面積，冷卻效果極佳。
● 離心風扇位於機組內部的系列吸入孔，同時將機組部的熱空氣向頂部排出。這一獨特冷卻流場設計，同時大大降低因風扇動作而產生的噪音。
● 清潔冷卻器時，無需拆裝導風罩及門板，只需卸下蓋板。

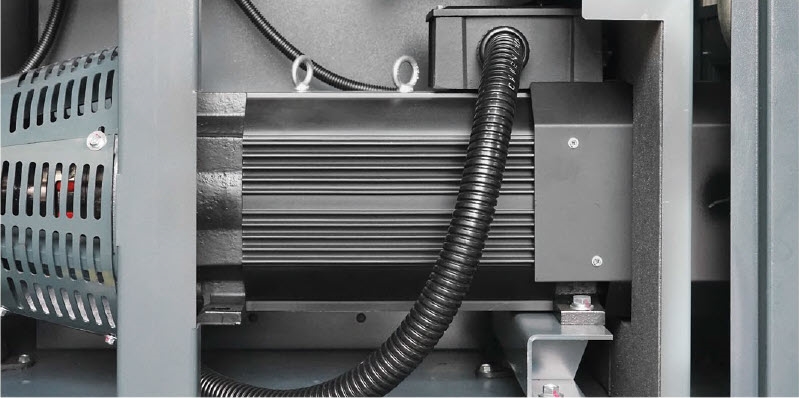

環保、人性化的理念
SA系列螺旋式空壓機，可選擇永磁馬達，使整個空壓機組，具備更高的能效表現，更加高效節能。

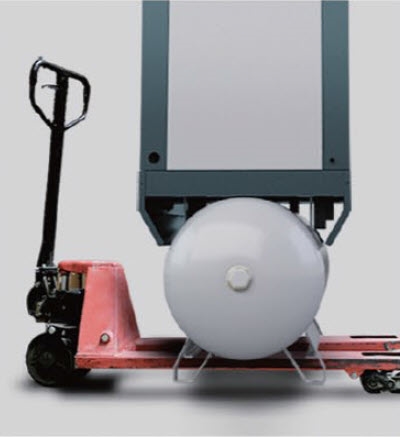

高效更節能，更小的佔地面積
以設計理念到各個部件的應用，復盛SA系列擁有更高效的表現，因此也擁有更高節能等級。高效集成設計，使用佔地面積更小，更接近用氣點，大大減少管路消耗。



IoT智能即時服務系統(可選配)
雲端平台下的空壓機互聯網管理系統，表現了監控、故障診斷、維修保養的一體化。通過簡訊和電子郵件等方式，把空壓機故障信息及運轉狀況及時發送給指定專業人員。


機體減震裝置
有效減小機體在運轉時的震動，避免低頻噪音通過固體共振產生的傳播，也同時延長了機組的壽命。





 高度集成，高能效主機

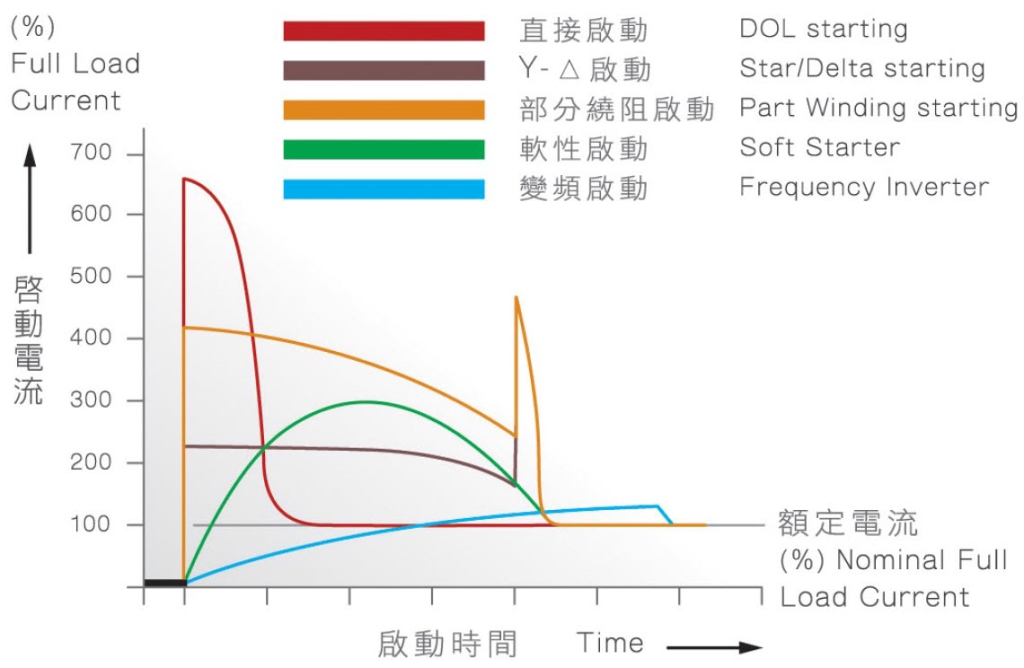

變頻啟動/運轉
● 降低啟動電流
● 消除Y-Δ切換啟動電流
● 延長壓縮機使用壽命

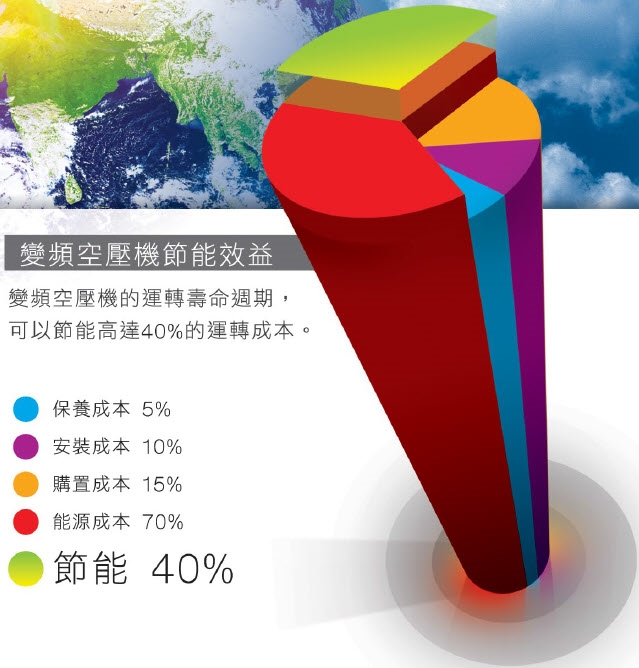

變頻節能控制
變頻空壓機提供30%~100%線性負載控制，依據客戶的壓縮空氣負載變化，自動控制馬力消耗，輸出多少風量，即使用多少能耗做控制，在變動負載管理上提供最佳節能解決方案，可大富度降低運轉成本達45%。


智慧型控制器
簡易(Simplicity)       靈巧(Ingenuity)       可靠(Reliability)

運轉訊息
● 遠端控制狀態。
● 警報歷史記錄。
● 故障歷史記錄。
● 排氣壓力/溫度。
● 空/重車切換次數。
● 總運轉時間/總重車時間。
● 電機電流顯示(標準機)。
● 風扇電流顯示。
● 主電源電壓顯示(標準機)。
● 主電機耗功百分比、頻率百分比顯示(變頻專用)。

AIMS Plus控制器特性與功能
● 防凍空載運轉保護功能。
● 連續30筆警報/跳脫履歷，以供保養維護查詢。
● 監測主電機電流功能。
● 監測風扇電流功能。
● 空車過久停機時間設定功能。
● 停電復歸後，自動開機選擇功能。

異常訊息查詢
● 相序保護跳脫。
● 壓力傳感器異常。
● 排氣溫度警報故障跳脫。
● 排氣溫度/壓力過高跳脫。
● 排氣壓力上/ 下限異常跳脫。
● 電機/風扇過載跳脫。
● 輸入電源保護。

服務保養提示
● 電機服務保養時間提示。
● 壓縮機服務保養時間提示。
● 油過濾器服務保養時間提示。
● 潤滑油服務保養時間提示。
● 皮帶服務保養時間提示。
● 油細分離器務保養時間提示。
● 空氣過濾器服務保養時間提示。

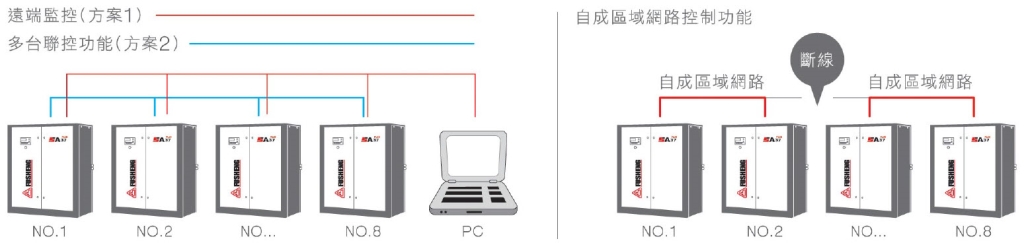

負載管理
● 擴充性高，最多可達8台連鎖控制，不需外加連鎖箱以及系統壓力傳送器。
● 多台聯控須確保各台壓力差<0.2bar。
● 具有MODBUS通訊功能，以最低成本即可達到最有效負載管理，及監控各台空壓機運轉狀態，只需以二芯隔離線連結RS485(2線式)。
● 順序啟動，卸載及輪換時間設定。
● 多機聯控斷線時，自成區域網路控制功能，確保供氣穩定。

控制器顯示
● 簡易操作之人機介面。
● 語言選擇：英文/繁中文/簡體中文/葡葡牙/西班牙。



系統流程圖

08-11
氣路
① 空氣濾清器                             ⑧ 冷凍式乾燥機 (可選配)
② 進氣閥                                    ⑨ 後置精密過濾器 (可根據需求加裝)
③ 空壓機機體                             ⑩ 壓縮空氣出口閥 (可選配)
④ 油細分離器
⑤ 後部冷卻器                             ⑪ 壓力維持閥 (MPV)
⑥ 空氣桶 (可選配)                      ⑫ 進氣控制管路
⑦ 精密過濾器 (可選配)

油路
⑬ 油氣桶
⑭ 熱控閥
⑮ 油冷卻器
⑯ 油過濾器


15-200
氣路
① 空氣濾清器
② 進氣閥
③ 空壓機機體
④ 壓力維持閥 (MPV)
⑤ 進氣控制管路
⑥ 油細分離器
⑦ 後部冷卻器
⑧ 壓縮空氣出口閥 (可選配)

油路
⑨ 油氣桶
⑩ 熱控閥
⑪ 油冷卻器
⑫ 油過濾器

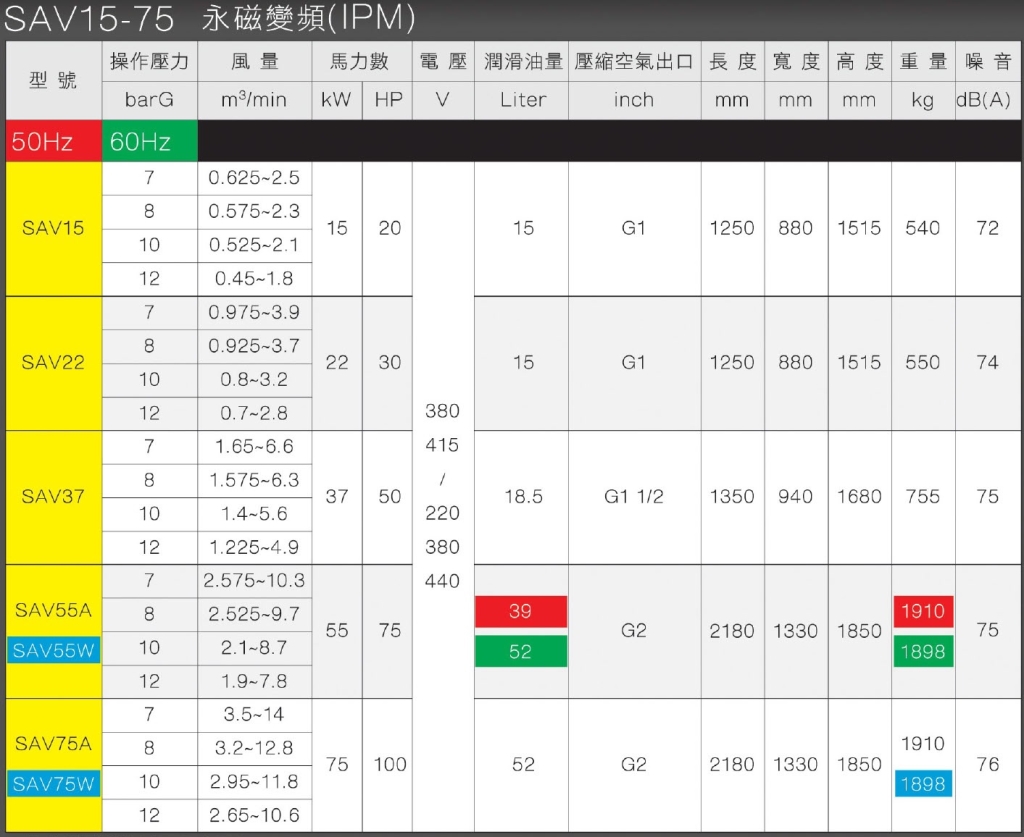

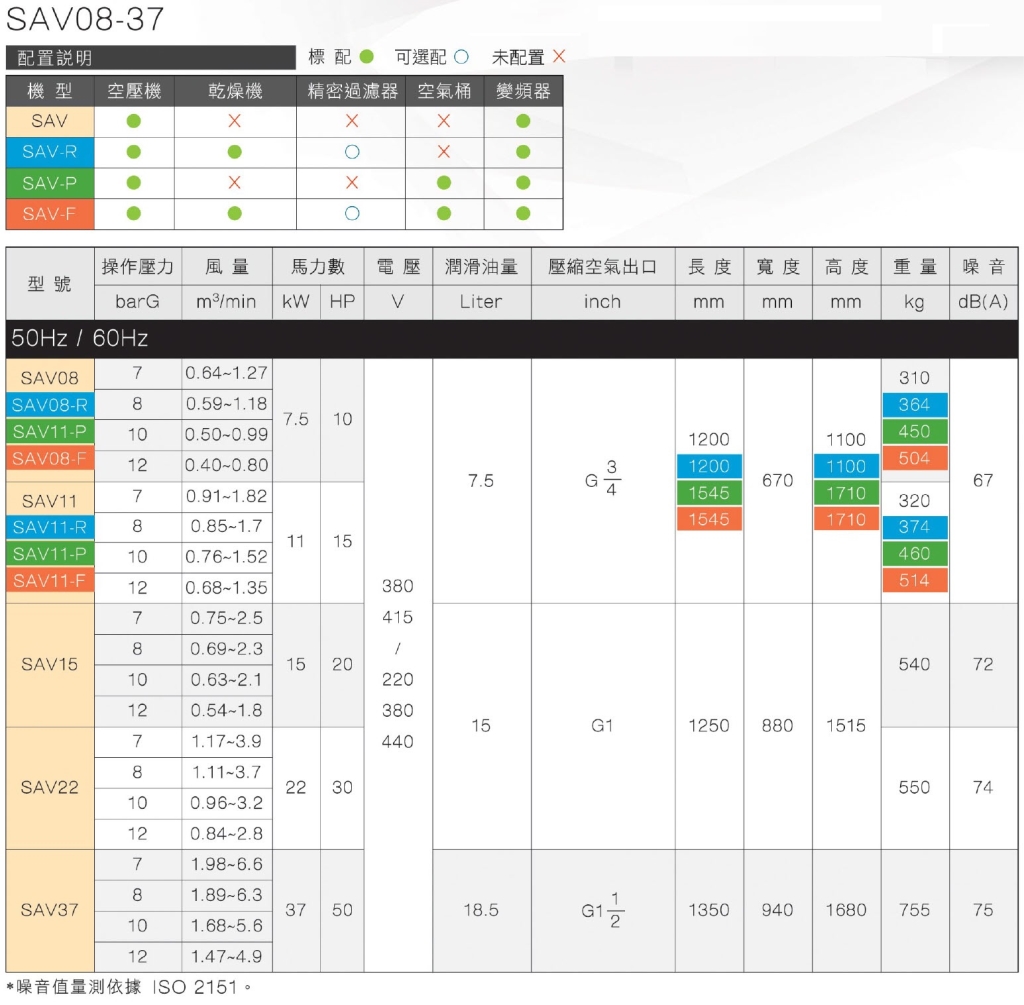

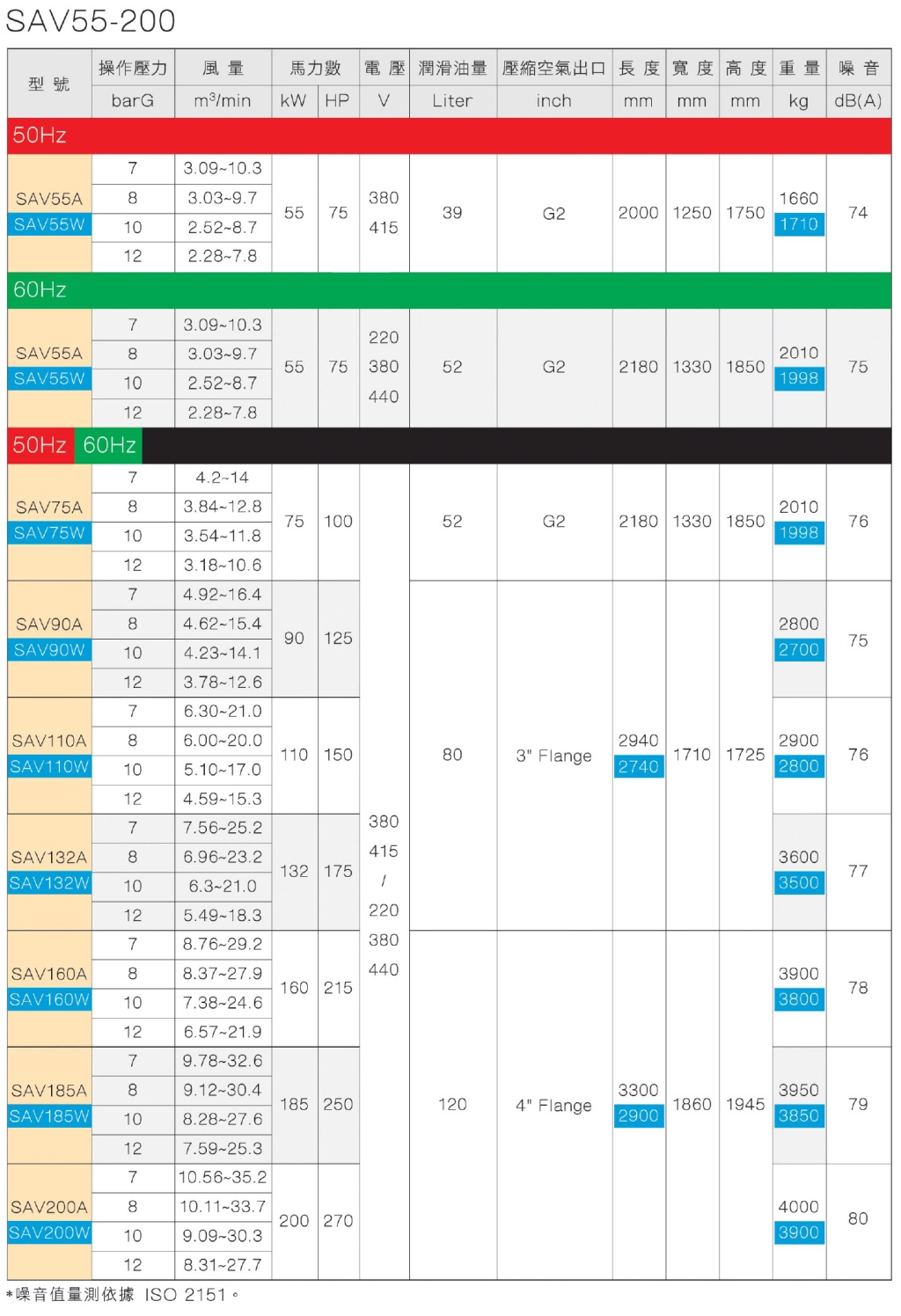

產品規格

永磁變頻-充分發揮變頻電機的優勢

節能環保
● 超高效率馬達，減少設備用電，符合低碳節能之需求。
● 結合復盛高效率機體及嚴謹的系統設計，為客戶帶來超值的節能體驗。
● 啟動力矩大、運轉噪音小、電機溫升低，可實現無限次數啟動，節能效率更加徹底。

壽命提昇
● 可以避免傳統電機軸承高故障率、同軸度不佳的設計，提高轉動系統的可靠度。
● 使用永久磁鐵，高性能及功因係數的設計，無銅損/鐵損，馬達效率達IE4，提供穩定運作，整體壽命提升。

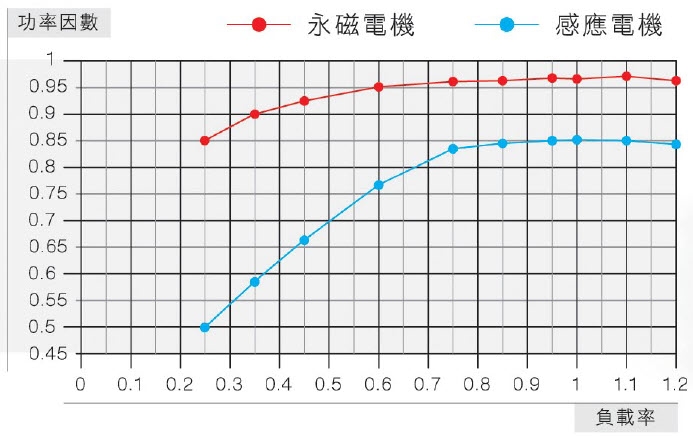

高效率
永磁同步於低轉速時，仍能保持良好的工作狀態，在轉速調節範圍內也能穩定輸出，遠高於傳統感應電機，在輕載時依然能保持高效率。

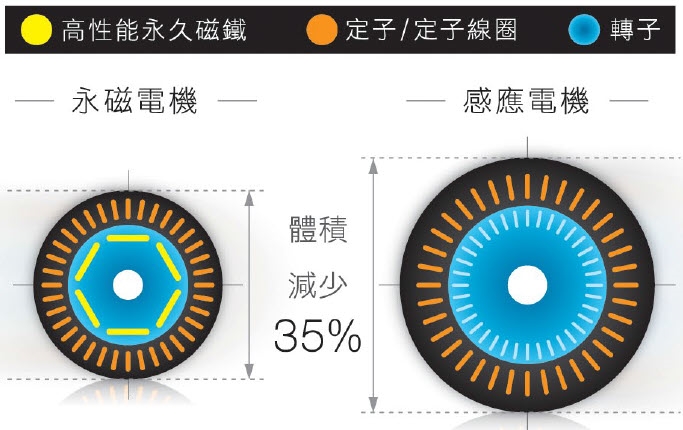

輕量化
用永久磁鐵代替繞線的設計，使電機體積減少，重量減輕，相較於傳統感應電機，體積減少35%以上，高度輕量化。
